阀门扭转试验机
您当前的位置: 首页 产品中心 阀门检测系列

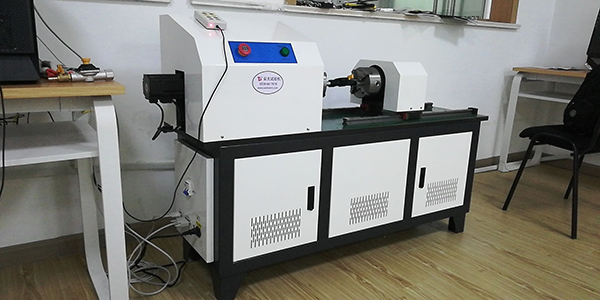

阀门扭转试验机
发布时间:2022/12/17 浏览量4


试验机简介

该机主要用于材料及制成品在室温下扭转力学性能的检测,也可用于材料及制成品的扭转破坏等性能试验。被测试试样安装在可调整空间的夹具之间,可适应不同的被测试试样扭转力学性能的试验。试验机采用计算机控制操作,软件同步显示被测试试件的扭矩-时间、扭角-时间、扭矩-扭角、扭矩-转角等曲线;实时显示角度、扭矩、扭矩峰值等参数;试验结果可存储、打印试验报表等。

执行标准:JBT 9370-2015《扭转试验机技术规范》,JJG 269-2006《扭转试验机检定规程》

2 方案描述

2.1主机

    主机采用卧式结构。右端扭矩盘连接传感器为固定端,左端加载为电机通过减速机传动带动加力盘转动,通过试样加载将扭矩传到扭矩盘端检测扭矩,加载系统可沿导轨移动和固定,用于调整试验空间。

2.2传动系统

通过采用数控电机和驱动器,保证试验过程的宽范围速度连续调节和均匀加载;

2.3扭矩及扭角的检测

采用高精度扭矩传感器,可正反两方向测量扭矩;扭转角的检测采用光电编码器,转角的检测在输出轴上,保证显示角度的真实有效。通过计算机数据采集处理系统,将传感器、编码器信号处理后在计算机屏幕上显示。

2.4测量控制系统:

试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、A/D转换等组成;位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理,实现计算机控制、数据处理、显示等功能。

2.5试验过程

整个试验过程采用WINDOWS平台的中文人机对话方式,使用以图形为界面的视窗式操作系统,由键盘输入试验参数,鼠标操作虚拟按钮,自动完成全部试验过程。屏幕显示扭矩、角位移、扭矩—角位移曲线、试验机工作状态等。

可将试验结果存入计算机。

采用A4打印机打印试验报表。

3 主要技术性能指标



最大试验扭矩(N.m)

500

测量范围

1%-100%

扭矩示值相对误差

≤±1.0%

扭矩重复性相对误差

≤1.0%

扭矩最小读数值(N.m)

0.01

扭转角最小读数值(°)

0.01

扭转角测量范围(°)

0-10000°

扭转角示值相对误差

≤±1%

试验空间(mm)

500

供电电源

AC 220V±10% 50Hz

精度级别

1级



4 试验机工作条件

4.1 在室温100C~350C范围内;对温度要求严格的试验,试验温度应为:23℃±5℃

4.2 相对湿度不大于80%;

4.3在稳固的基础上正确安装;

4.4 在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中;

4.5 电源电压的波动范围不应超过额定电压的10%。
